제품의 설계와 제작

아이디어에서 제품으로

블록 놀이를 할 때 조립 설명서를 보는 이유는 무엇일까? 정확한 정보가 있어야 원하는 모양을 만들 수 있기 때문이다. 제품도 마찬가지로 설계라는 단계를 거쳐야 한다.

무엇을 고려해 설계할까

제품을 설계할 때는 용도와 목적을 정확히 파악한 뒤, 이를 만족하는 여러 요소를 함께 고려해야 한다. 각 요소를 눌러 살펴보자.

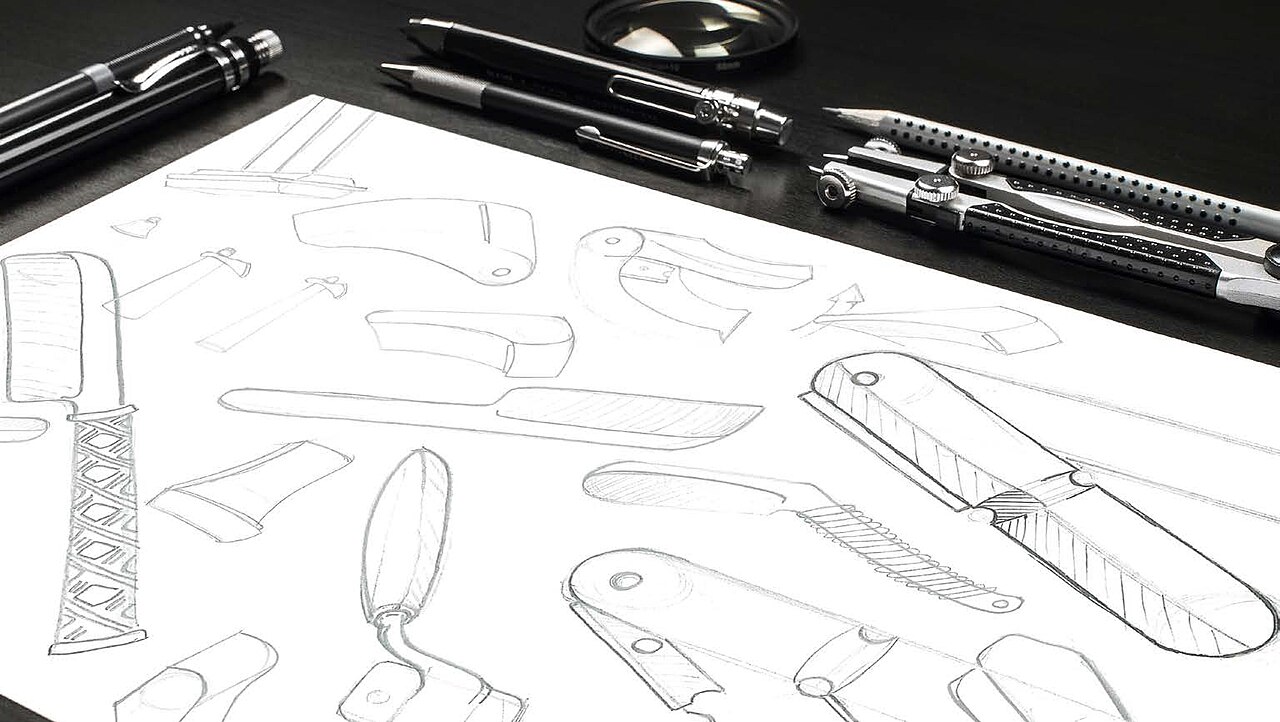

제품 설계 스케치

종이 위에 여러 가지 제품의 형태와 손잡이 모양을 연필로 그려 본 설계 스케치. 설계는 이렇게 머릿속 아이디어를 그림으로 나타내며 시작된다.

📷 Jackson Hedden / Wikimedia Commons · CC BY-SA 4.0

도면의 종류와 크기

누가 보든 똑같이 이해할 수 있도록 공통 기준에 맞춰 그리는 것을 제도라 하고, 우리나라의 제도 통칙은 한국산업표준(KS)에서 규정한다. 입체 물체는 보통 정투상도로 나타내 모양과 크기를 정확히 표현한다.

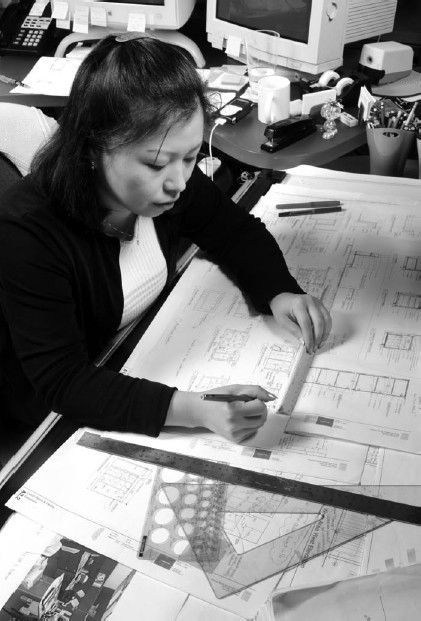

도면을 그리는 제도사

제도사가 자와 템플릿을 대고 도면을 그리며 살펴보고 있다. 도면은 정해진 제도 통칙에 따라 그려 누가 보든 똑같이 이해할 수 있게 한다.

📷 U.S. Bureau of Labor Statistics (bls.gov) / Wikimedia Commons · Public Domain

제도의 약속 — 선의 종류

도면에서는 선의 용도에 따라 모양과 굵기를 다르게 정해 두었다. 한 도면 안에서 같은 종류의 선은 굵기를 균일하게 하며, 굵은 선과 가는 선의 굵기 비는 2:1로 한다. 각 선을 눌러 쓰임을 확인하자.

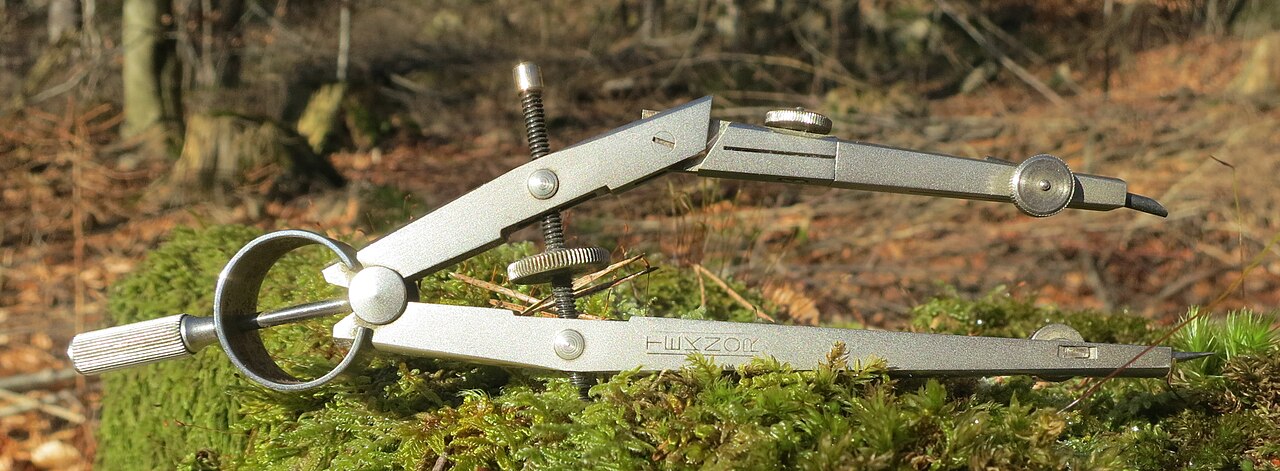

제도용 컴퍼스

종이에 원이나 호를 일정한 크기로 정확하게 그릴 때 쓰는 제도용 컴퍼스. 제도에서는 이런 도구로 규칙에 맞는 선을 긋는다.

📷 R. Henrik Nilsson / Wikimedia Commons · CC BY 4.0

제품 제작 순서

필요한 제품을 만들려면 작업 계획을 세우고 각 단계에서 할 일을 미리 정해야 한다. 제품 제작은 문제 확인 → 계획 → 실행 → 평가의 순서로 이루어진다. 단계를 눌러 보자.

실행하기 단계는 다음 네 공정을 순서대로 거친다.

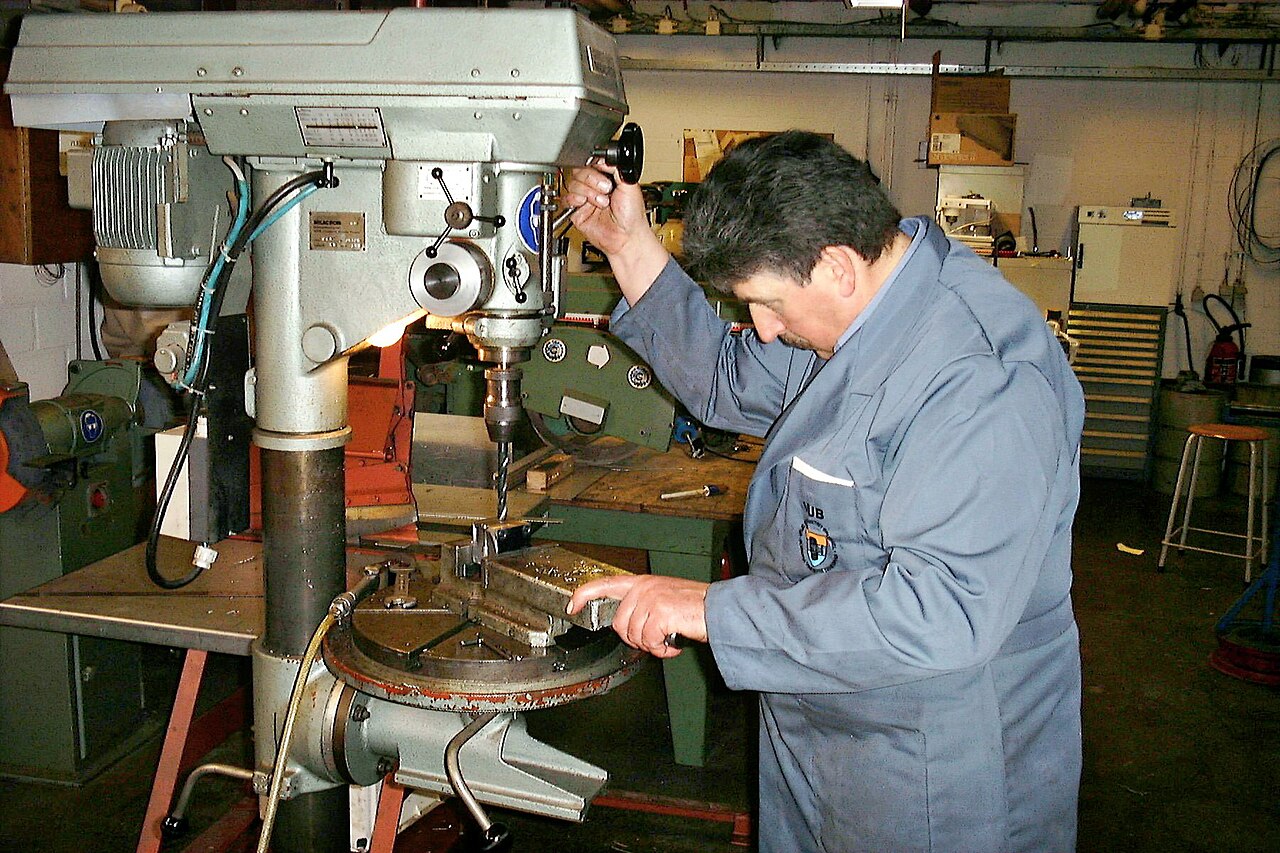

탁상 드릴로 구멍 뚫기

작업자가 탁상 드릴(드릴링 머신)로 금속 부품에 구멍을 뚫고 있다. 제작의 '가공하기' 단계에서는 이런 공작 기계를 안전 수칙에 맞춰 다룬다.

📷 LHOON / Wikimedia Commons · CC BY-SA 2.5

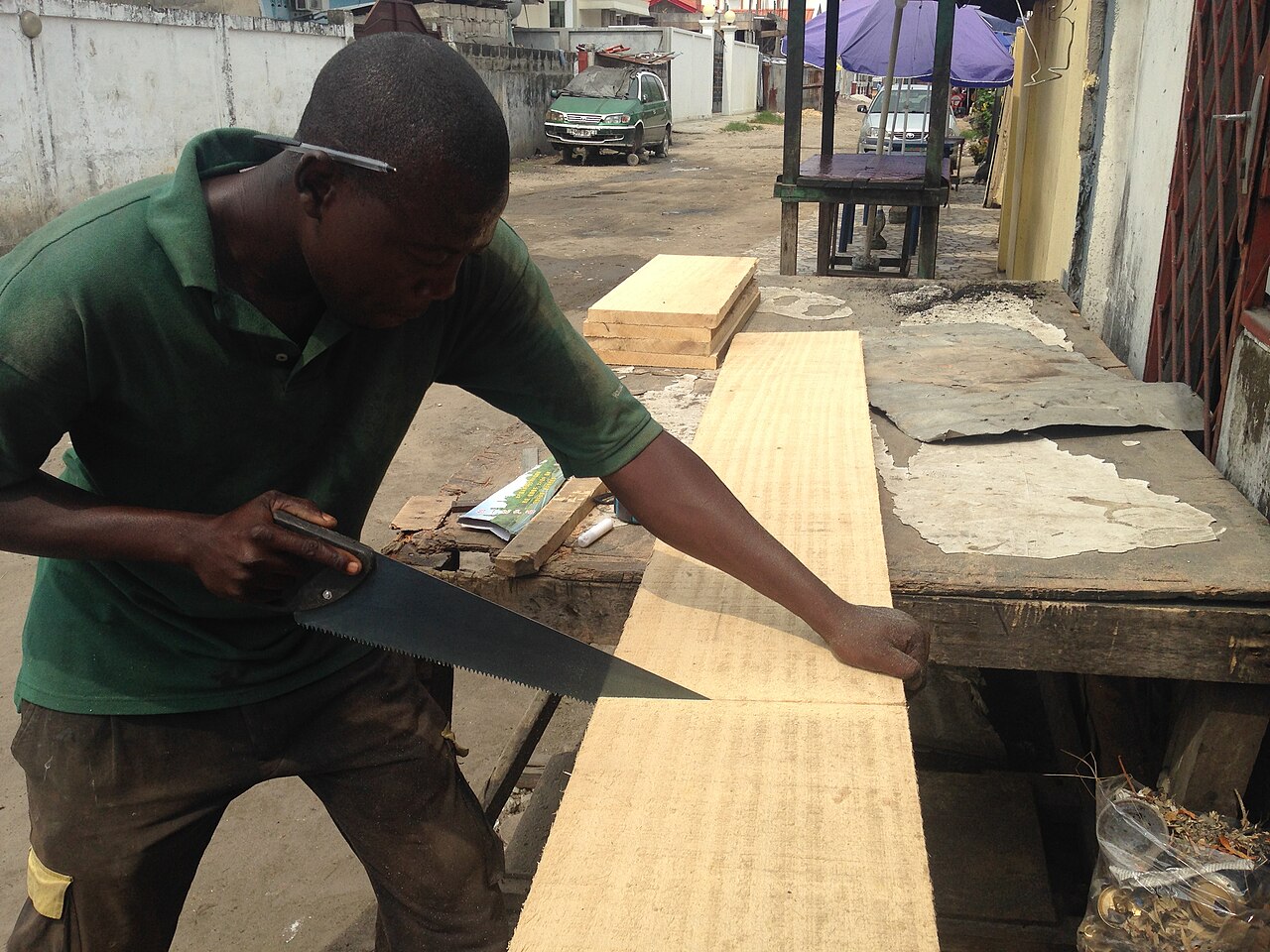

톱으로 재료 자르기

수공구인 톱으로 나무판을 치수에 맞게 자르고 있다. '마름질하기'는 재료 표면에 금을 긋고 필요한 크기로 잘라 내는 작업이다.

📷 Cody Walker / Wikimedia Commons · CC BY-SA 4.0

형성평가 · 점검 5문항

배운 내용을 스스로 점검해 보자. 보기를 누르면 바로 채점되고 해설이 펼쳐진다.
